TANGEM系列
專業光學 多元應用
・高功率LED元件，L70光衰測試，可達壽命50，000小時以上
・燈具型式：二方向型遮隔型
・提供3000K低色溫及5000K中色溫
・符合全臺設置LED路燈技術規範
燈具認證
・防塵防水等級IP66
・17級強烈颱風風洞與CNS8886鹽霧1000小時，適用於嚴峻氣候
・燈具通過CNS15233認證
燈具設計
・壓鑄鋁合金外殼，堅固耐用且散熱性能優良
・燈具外殼及前罩皆通過IK08撞擊測試
・燈具上方為短鰭片設計，表面不易積塵
・可依需求選購遮光罩、柔光罩
模組化設計
・各組件可獨立更換，維護簡便。
・電源系統通過CB認證並提供1-10V調光。
・可選配標準NEMA socket，搭配PCR5 & PCR7，提供智能路燈介面。
・可選配突波防雷器，符合IEC-61000-4-5等級達10kV/5kA。
.jpg)
|
LED路燈型號 |
TMJ |
TM1 |
TM2 |
|
系統瓦數(W) |
23~27/48~52 |
73~77 |
97~100 |
|
最打總流明數(Im) |
4,000/8,000 |
12,000 |
16,200 |
|

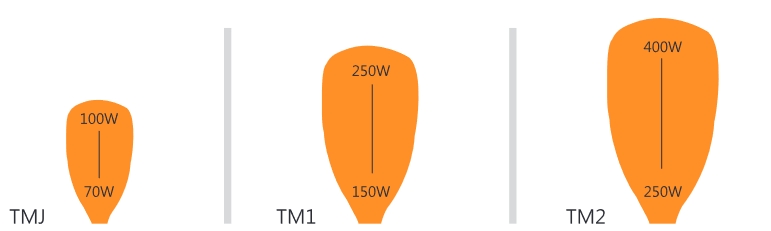

鈉燈替換瓦數 |
40~150 |
150~250 |
250~400 |
|

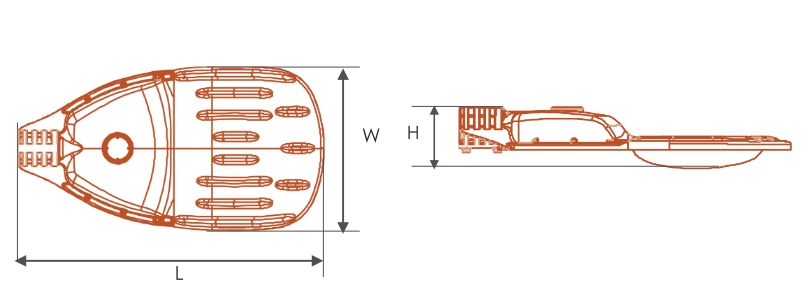

產品 |
L |
W |
H |
Weight |
EPA |
|
TMJ |
578mm |
282mm |
115mm |
4.5kg |
0.032m2 |
|
TM1 |
626mm |
315mm |
120mm |
5.3kg |
0.038 m2 |
|
TM2 |
700mm |
373mm |
125mm |
6.8kg |
0.046 m2 |
低色溫
|
產品型號 |
規格 |
TMJ-024SWD |
TMJ-048SWD |
TM1-072SWD |
TM2-096SWD |
|
電器特性 |
額定電壓(Vac) |
220 |
220 |
220 |
220 |
|
額定頻率(HZ) |
60 |
60 |
60 |
60 |
|
|
額定電流(A) |
0.13 |
0.25 |
0.36 |
0.46 |
|
|
燈具瓦數(W) |
27 |
52 |
77 |
100 |
|
|
功率因素(PF) |
0.92 |
0.92 |
0.92 |
0.92 |
|
|
光學特性 |
LED數量 |
24 |
48 |
72 |
96 |
|
光效(lm/W) |
150 |
155 |
160 |
162 |
|
|
總光通量(+) |
4000 |
8000 |
12000 |
16200 |
|
|
色溫(K) |
3000 |
3000 |
3000 |
3000 |
|
|
色溫類別 |
低色溫 |
低色溫 |
低色溫 |
低色溫 |
|
|
演色性(Ra) |
70 |
70 |
70 |
70 |
|
|
燈具模式 |
二方向型遮隔型 |
二方向型遮隔型 |
二方向型遮隔型 |
二方向型遮隔型 |
|
|
燈具特性 |
重量(kg) |
4.5 |
4.5 |
5.3 |
6.8 |
|
尺寸 |
576x282x115 |
576x282x115 |
626x31x120 |
700x373x125 |
|
|
電源供應器位置 |
燈具控制室內置 |
||||
|
散熱方式 |
自然對流 |
||||
|
操作溫度(C) |
-20 ~ +50 |
||||
|
防塵防水等級 |
IP66 |
||||
|
認證 |
CNS 15233 |
||||
中色溫
|
產品型號 |
規格 |
TMJ-024SWD |
TMJ-048SWD |
TM1-072SWD |
TM2-096SWD |
|
電器特性 |
額定電壓(Vac) |
220 |
220 |
220 |
220 |
|
額定頻率(HZ) |
60 |
60 |
60 |
60 |
|
|
額定電流(A) |
0.11 |
0.23 |
0.34 |
0.44 |
|
|
燈具瓦數(W) |
23 |
48 |
72 |
96 |
|
|
功率因素(PF) |
0.92 |
0.92 |
0.92 |
0.92 |
|
|
光學特性 |
LED數量 |
20 |
44 |
68 |
92 |
|
光效(lm/W) |
155 |
160 |
170 |
170 |
|
|
總光通量(lm) |
3600 |
8000 |
12000 |
16000 |
|
|
色溫(K) |
5000 |
5000 |
5000 |
5000 |
|
|
色溫類別 |
中色溫 |
中色溫 |
中色溫 |
中色溫 |
|
|
演色性(Ra) |
70 |
70 |
70 |
70 |
|
|
燈具模式 |
二方向型 |
二方向型 |
二方向型 |
二方向型 |
|
|
燈具特性 |
重量(kg) |
4.5 |
4.5 |
5.3 |
6.8 |
|
尺寸 |
576x282x115 |
576x282x115 |
626x31x120 |
700x373x125 |
|
|
電源供應器位置 |
燈具控制室內置 |
||||
|
散熱方式 |
自然對流 |
||||
|
操作溫度(C) |
-20 ~ +50 |
||||
|
防塵防水等級 |
IP66 |
||||
|
認證 |
CNS 15233 |
||||
